Elektryczne wciągniki linowe – jaki wybrać?
Zasada działania wciągników linowych jest wykorzystywana już od tysięcy lat. Niegdyś napędzane były one siłą mięśni – dziś zadanie to przejęły potężne silniki. Elektryczne wciągniki linowe są dostępne w różnych wersjach konstrukcyjnych, typach modeli i zakresach mocy. W zależności od wymaganej siły uciągu i obszaru zastosowania, można dobrać odpowiednie urządzenie i podnosić za jego pomocą zarówno lekkie, jak i ciężkie ładunki.
1. Do czego służą elektryczne wciągniki linowe?
Wciągniki linowe ułatwiają przemieszczanie ciężkich ładunków przy stosunkowo niewielkim wysiłku. Urządzenia tego rodzaju znajdują zastosowanie jako wciągarki stacjonarne w przemyśle, magazynach i produkcji:
do przeciągania ładunków;
do przemieszczania ładunków;
do podnoszenia i opuszczania ładunków;
do zabezpieczania ładunków.
2. Jakie rodzaje konstrukcji mają elektryczne wciągniki linowe?
Wciągniki elektryczne linowe są dostępne w pięciu różnych wersjach konstrukcyjnych. Zasada działania ich wszystkich jest podobna: Lina jest zwykle nawinięta na cylindryczny bęben za pośrednictwem krążka linowego. Przeciąga lub podnosi ona duże ładunki przy niewielkim użyciu siły. Jeszcze 25 lat temu jedynym rodzajem konstrukcji był wciągnik bębnowy. Obecnie dostępnych jest wiele innych typów wciągników:
wciągarki kabestanowe,
wciągarki dwukierunkowe,
wciągarki trakcyjne,
wciągarki podnoszące,
wyciągarki.
2.1 Jak działa wciągarka kabestanowa?
W przypadku wciągarki kabestanowej lina ciągnąca jest opleciona kilka razy wokół specjalnego bębna kabestanowego. Ze względu na niewielki uciąg wymagany do tego procesu, nawet niewielka moc wystarczy tu do przemieszczania dużych ciężarów. Wciągarki kabestanowe działają jak urządzenia pracy ciągłej i podają linę bez końca. Lina nie jest więc nawinięta na bęben.
Warto wiedzieć:
Przeciwsiła pochodząca z napędu elektrycznego jest zwielokrotniona wskutek nawinięcia wielu oplotów liny wokół tzw. głowicy kabestanu. Ten rodzaj konstrukcji nadaje się do poziomego przemieszczania ładunków w różnych kierunkach.
2.2 Jak działa wciągarka dwukierunkowa?
Wciągarka dwukierunkowa umożliwia przemieszczanie ładunków w dwóch kierunkach za pośrednictwem kilku krążków linowych. Dwuczęściowy bęben jest rowkowany. Podczas pracy nawijany jest tylko jedna warstwa. Wciągarek dwukierunkowych można używać do przeciągania wagoników w różnych kierunkach.
2.3 Jak działa wciągarka trakcyjna?
Wciągarki trakcyjne, tak samo jak kabestanowe, posiadają krążek przelotowy i podobnie jak one działają na zasadzie wzmocnienia siły poprzez powstające tarcie cięgna opasującego. Dwa krążki napędowe z wieloma rowkami umożliwiają bardzo dobre i bezpieczne prowadzenie liny. Wciągarki trakcyjne najlepiej stosować do wagoników przemieszczanych tam i z powrotem. Lina pociągowa jest rozciągnięta pomiędzy dwoma punktami końcowymi przenośnika rolkowego.
2.4 Jak działa wciągarka podnosząca?
Wciągniki elektryczne linowe używane jako wciągarki podnoszące posiadają hamulce sprężynowe na silniku. Zapewniają one bezpieczne przytrzymywanie ładunków. Zasadniczo wciągarki podnoszące posiadają dodatkowe zabezpieczenia, w przeciwieństwie do wciągarek linowych, które są przeznaczone wyłącznie do przeciągania. Wciągarki podnoszące służą do podnoszenia i utrzymywania w górze ładunków w pionie lub na pochyłych torach.
2.5 Jak działa przeciągarka?
Przeciągarki są przeznaczone wyłącznie do przemieszczania ciężarów w płaszczyźnie poziomej. Do przemieszczania ładunków na pochyłych torach stosuje się wciągarki podnoszące.
Dobrze wiedzieć:
Uciąg oblicza się na podstawie wzoru: masa * opór toczenia.
3. Skrótowa specyfikacja elektrycznych wciągników linowych
| Konstrukcje elektrycznych wciągników linowych: |
wciągarki kabestanowe,
wciągarki dwukierunkowe,
wciągarki trakcyjne,
wciągarki podnoszące,
wyciągarki.
|
| Obszary zastosowań |
Przeciąganie i podnoszenie ładunków |
| Typ napędu |
Silnik elektryczny lub zasilanie akumulatorowe |
| Napięcie sieciowe |
230 V |
| Moc silnika |
480 W do 1020 W |
| Udźwig |
125 kg do 1,2 t |
| Wysokość podnoszenia |
6 m do 12 m |
| Prędkość podnoszenia |
4 m/min do 8 m/min |
| Waga wciągarki |
10 kg do 55 kg |
| Synonimy |
Elektryczna wciągarka linowa
Wciągarka elektryczna
Wciągnik elektryczny
Wciągnik linowy z napędem elektrycznym
Wyciągarka
|
4. Modele wciągników i osprzęt
Niezależnie od konstrukcji, elektryczne wciągniki linowe mają różne cechy charakterystyczne, które umożliwiają łatwe i bezpieczne użytkowanie. W handlu dostępny jest również osprzęt, dzięki któremu można dostosować urządzenie do specjalnych obszarów zastosowania i różnych sytuacji w miejscu użytkowania.
4.1 Elektryczne miniwciągniki linowe
Te lekkie wciągniki zostały zaprojektowane do bardzo elastycznych obszarów zastosowań. Dzięki wadze zaledwie 10 kilogramów można je łatwo przenosić i ustawiać.
4.2. Wciągnik elektryczny linowy z ramieniem obrotowym
Wciągniki elektryczne linowe z opcjonalnym ramieniem obrotowym umożliwiają bardzo precyzyjne pozycjonowanie. Ramię montuje się na ścianie lub na przeznaczonym do tego celu uchwycie. Przy doborze i stosowaniu tego urządzenia należy przestrzegać maksymalnego udźwigu ramienia. Jest to szczególnie istotne, jeśli produkt jest wysuwany.
Uwaga
Ramiona obrotowe do elektrycznych wciągników linowych można dokupić jako osprzęt – z reguły nie wchodzą w zakres dostawy.
4.3 Wciągniki elektryczne linowe z zasilaniem akumulatorowym
Wciągniki z zasilaniem akumulatorowym sprawdzą się do zastosowań mobilnych i niewielkich obciążeń. Zasilanie odbywa się za pomocą ładowanego akumulatora.
4.4 Wciągniki elektryczne linowe ze zdalnym sterowaniem
Aby ułatwić obsługę urządzenia, elektryczne wciągniki linowe są zazwyczaj wyposażone w przyrządy do zdalnego sterowania, takie jak piloty przewodowe lub radiowe. Pilot umożliwia podnoszenie i opuszczanie ładunku. Wyłącznik awaryjny pozwala na szybką reakcję w razie niebezpiecznej sytuacji.
4.5 Wodoszczelne wciągniki linowe
Specjalne elektryczne wciągniki linowe do zastosowań zewnętrznych posiadają wodoszczelną obudowę oraz dodatkowo uszczelniony bęben.

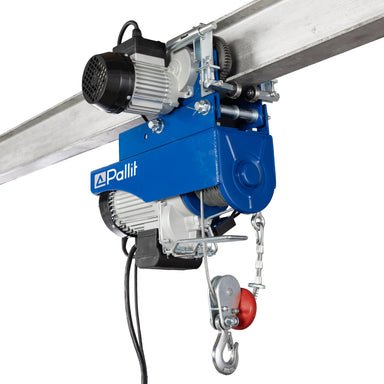

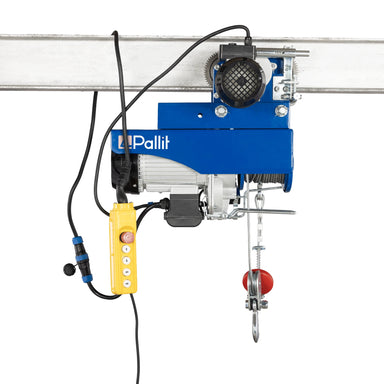

4.6 Wciągniki elektryczne linowe z wbudowanym wózkiem belkowym
Wciągniki elektryczne linowe z wbudowanym wózkiem belkowym nadają się do wydajnych zastosowań w magazynach przemysłowych, warsztatach czy prywatnych garażach. Wciągnik można w prosty sposób przeciągnąć do żądanego miejsca za pomocą przymocowanego do sufitu wózka belkowego.
5. Tak znajdziesz odpowiedni elektryczny wciągnik linowy!
O przydatności elektrycznego wciągnika linowego do konkretnego zastosowania decydują różne parametry użytkowe. Przed podjęciem decyzji o zakupie należy zastanowić się nad następującymi kwestiami:
5.1 Podnoszenie czy przeciąganie?
Bezpieczeństwo liny odgrywa ważną rolę przy wyborze wciągnika i różni się w zależności od rodzaju przemieszczanego ładunku:
Podnoszenie: 5:1
Przeciąganie: 4:1
Transport osób: 8:1
Przy wyborze elektrycznego wciągnika linowego należy wziąć pod uwagę następujące kwestie:
ciężar ładunku,
ciężar własny urządzeń nośnych,
kąt nachylenia płaszczyzny.
Okienko informacyjne
Kąt nachylenia płaszczyzny to nachylenie płaszczyzny w stosunku do poziomu. Innymi ważnymi czynnikami są liczba cykli pociągowych lub podnoszących oraz dzienny czas pracy lub grupa napędowa.
Stosunek sił wymaganych przy podnoszeniu i ciągnięciu wynosi 10/1. Jeśli ładunek jest przeciągany w poziomie, potrzeba tylko około 10% siły niezbędnej do podniesienia tego samego ładunku w pionie.
5.2 Koniec liny: swobodnie obracany czy zaciśnięty?
Przy zakupie liny do wciągnika można wybierać pomiędzy linami skręcającymi się i nieskręcającymi się. Do wciągników podnoszących stosuje się wyłącznie liny drugiego rodzaju – w przeciwnym razie swobodnie zwisające liny podnoszące natychmiast ulegną skręceniu.
5.3 Lina syntetyczna czy stalowa?
Standardowo w elektrycznych wciągnikach linowych montowane są liny stalowe. Jednak dobrym wyborem mogą okazać się również znacznie droższe liny z tworzywa sztucznego, ponieważ mają one wiele zalet. Należą do nich:
większa nośność przy tej samej średnicy,
niższy ciężar w porównaniu z liną stalową,
łatwiejsze splatanie i wiązanie.
Wadą liny syntetycznej jest jej wrażliwość na temperaturę. Jeśli ciepło tarcia będzie wysokie, może dojść do uszkodzenia liny.
5.4 Dobór bębna wciągnika linowego
Prawidłowa konstrukcja bębna zależy od średnicy liny, rodzaju jej wykonania i grupy napędowej. Właściwą odległość od środka pierwszego krążka linowego do środka bębna można określić na podstawie szerokości bębna. Ma ona kluczowe znaczenie dla prawidłowego nawijania liny. Minimalne wartości tej odległości wynoszą:
20 × szerokość bębna dla bębnów gładkich
15 × szerokość bębna dla bębnów rowkowych
5.5 Zalety i wady napędu elektrycznego
Zalety
Czysta i prosta obsługa
Wysoka wydajność
Natychmiastowa gotowość do pracy po wetknięciu do zasilania
Wady
Skomplikowana regulacja prędkości obrotowej
Skomplikowana ochrona przed wpływami środowiska
Praca możliwa tylko przy dostępnym przyłączu prądu
5.5.1 Jakie inne rodzaje napędów są dostępne?
Elektryczne wciągniki linowe są – jak sama nazwa wskazuje – zasilane elektrycznie. Oprócz tego rodzaju siły napędowej wciągniki linowe mogą mieć również napęd pneumatyczny lub hydrauliczny. Poszczególne zalety i wady tych różnych rodzajów napędów zestawiono poniżej:
Napęd pneumatyczny
Kompaktowa i lekka konstrukcja
Łatwa regulacja prędkości
Niewrażliwość na wpływy środowiska
Prosta modyfikacja w celu uzyskania ochrony przeciwwybuchowej
Wymagana sprężarka
Skomplikowana izolacja akustyczna
Moc spada wraz z prędkością obrotową
Napęd hydrauliczny
Kompaktowa i niewielka konstrukcja
Łatwa regulacja prędkości
Wymagana sprężarka
Skomplikowana izolacja akustyczna
Moc spada wraz z prędkością obrotową
5.5.2 Elektryczny wciągnik linowy czy elektryczny wciągnik łańcuchowy?
Który wciągnik będzie bardziej odpowiedni do moich zadań? Elektryczny wciągnik linowy, mobilna elektryczna wciągarka linowa czy elektryczny wciągnik łańcuchowy? W poniższej tabeli porównano wymienione powyżej urządzenia ze sobą i przedstawiono przegląd ich różnych właściwości.
|
Elektryczny wciągnik linowy |
Mobilny elektryczny wciągnik linowy |
Elektryczny wciągnik łańcuchowy |
| Obszary zastosowań
|
Użytek prywatny / mała firma / handel hurtowy |
Użytek prywatny / mała firma / handel hurtowy / budownictwo |
Użytek prywatny / mała firma / handel hurtowy / budownictwo |
| Udźwig |
od 50 kg do 1000 kg |
od 100 kg do 600 kg |
od 150 kg do 500 kg |
| Wysokość podnoszenia |
8 m do 18 m |
12 m |
3 m |
| Intensywność użytkowania |
do regularnego użytku |
do sporadycznego użytku |
do regularnego użytku |
| Typ napędu |
w pełni elektryczny |
w pełni elektryczny |
w pełni elektryczny |
| Montaż
|
Belka stalowa o przekroju „H”
(w połączeniu z wózkiem belkowym)
|
możliwość elastycznego zawieszania/podwieszania na rurach |
możliwość elastycznego zawieszania/podwieszania na rurach |
6. Bezpieczne podnoszenie i opuszczanie ładunków
Bezpieczna eksploatacja elektrycznego wciągnika linowego wymaga przestrzegania poniższych wymogów:
pionowe umiejscowienie ładunku pod wciągnikiem linowym,
sprawdzenie działania wszystkich wyłączników,
przed podnoszeniem sprawdzenie zawiesi i pętli pod naprężeniem,
podnoszenie ładunku odbywa się na najniższym poziomie prędkości,
brak szarpania, nagłego zatrzymywania czy ruchów impulsowych,
nadzorowanie zawieszonych ładunków,
zakaz transportu gorących lub żarzących się płynów,
obserwowanie, czy lina biegnie swobodnie,
przestrzeganie maksymalnej nośności zblocza,
przed użyciem odczekanie, aż rozgrzane silniki ostygną,
zakaz stosowania ograniczników podnoszenia i opuszczenia jako wyłączników krańcowych,
zatrzymanie wciągnika w niebezpiecznej sytuacji poprzez wyłącznik awaryjny,
sprawdzanie liny i wciągnika po każdym użyciu.
Uwaga
Wymienione powyżej wskazówki dot. bezpiecznej eksploatacji elektrycznego wciągnika linowego obowiązują analogicznie dla ręcznych wciągników łańcuchowych i ręcznych wciągników linowych, jak również dla wielu innych urządzeń dźwigowych i podnośników.
7. Regularna konserwacja zapewniająca bezpieczną pracę
Elektryczne wciągniki linowe składają się z różnych elementów, które wymagają regularnej konserwacji. Przed rozpoczęciem prac konserwacyjnych i pielęgnacyjnych na wciągnikach elektrycznych należy je odłączyć od sieci elektrycznej lub wyjąć z nich akumulatory.
Sam silnik elektryczny w większości nie wymaga konserwacji, natomiast bęben i lina są podatne na zabrudzenia i wilgoć. Aby przedłużyć żywotność urządzenia i zapewnić jego bezproblemowe działanie, należy pamiętać o regularnej konserwacji wciągnika elektrycznego.
Bezusterkowa praca będzie możliwa po sprawdzeniu montażu, wciągarek, liny, prowadzenia, krążków, osprzętu i wszystkich innych elementów oraz śrub.
Po każdym użyciu linę należy sprawdzić pod kątem uszkodzeń, pęknięć lub zużycia oraz ją wyczyścić. Unikać zaginania liny i nawinąć ją ciasno i równomiernie na wciągarkę.
W okresie dłuższego nieużywania urządzenie należy przechowywać w suchym i bezpiecznym otoczeniu, bez zmiennej wilgotności i silnych wahań temperatury.
Elektryczne elementy sterujące najlepiej umieścić w skrzynce narzędziowej lub podobnym pojemniku.
Jeśli elektryczny wciągnik linowy z zasilaniem akumulatorowym nie będzie używany przez dłuższy czas, należy z niego wyjąć baterie.
Oprócz regularnej konserwacji, elektryczny wciągnik linowy należy sprawdzać codziennie przed uruchomieniem urządzenia pod kątem oznak zużycia i ewentualnych poluzowanych części, takich jak śruby czy nakrętki.
7.1 Rozwiązywanie problemów: Częste błędy i ich usuwanie
| Problem |
Przyczyna |
Rozwiązanie |
| Silnik nie obraca się |
1. Zasilanie zostało odcięte.
2. Okablowanie jest uszkodzone/nieprawidłowo zamocowane.
3. Obsługa nie działa.
4. Przegrzanie kondensatora.
|
1. Podłączyć urządzenie do prądu.
2. Sprawdzić okablowanie i w razie potrzeby wymienić.
3. Sprawdzić baterię.
4. Wymienić kondensator.
|
| Silnik jest za głośny/
silnik nie może podnieść dopuszczalnego ciężaru
|
1. Zasilanie jest za małe.
2. Kondensator się zepsuł.
|
1. Ustawić zasilanie na prawidłową liczbę woltów.
2. Wymienić kondensator.
|
| Nie można zaciągnąć hamulca. |
Uszkodzona sprężyna wyłączająca. |
Wymienić sprężynę wyłączającą. |
| Wciągnik pracuje niezwykle głośno |
1. Części nie były odpowiednio nasmarowane.
2. Nieprawidłowy montaż.
|
1. Natychmiast nasmarować wszystkie istotne części.
2. Sprawdzić montaż.
|
8. Przepisy bezpieczeństwa dotyczące elektrycznych wciągników linowych
Podczas użytkowania wciągarek najważniejszym priorytetem jest bezpieczeństwo. Dotyczy to zarówno bieżącej obsługi, jak i samej wciągarki elektrycznej.
Wskazówki dot. bezpieczeństwa
Ze względów bezpieczeństwa elektryczny wciągnik linowy należy przynajmniej raz w roku poddać kontroli przez specjalistyczną firmę.
Należy przestrzegać wskazanych w przepisach wskazówek bezpieczeństwa dotyczących bezpiecznego użytkowania elektrycznych wciągników linowych:
Nie należy przeciążać urządzenia.
Nie używać urządzenia na zewnątrz, jeśli spodziewana jest zła pogoda.
Przebywanie osób pod wciągarką podczas jej pracy jest bardzo niebezpieczne i należy tego unikać w każdych okolicznościach.
Jeśli wciągnik wykazuje oznaki przeciążenia, należy przerwać pracę i znaleźć inną metodę transportu.
Nie pozostawiać transportowanych ładunków wiszących na wciągarce przez dłuższy czas
Regularnie smarować wszystkie wymagające tego części.
10. Najczęściej zadawane pytanie dotyczące elektrycznych wciągników linowych
Który elektryczny wciągnik linowy jest najlepszy?
Najlepszy elektryczny wciągnik linowy posiada wszystkie cechy, których wymaga planowane zadanie. Należą do nich dobra jakość wykonania i duży udźwig. Ponadto przy podejmowaniu decyzji o zakupie ważną rolę odgrywają warianty mocowania, krążek linowy, długość liny i materiał, z jakiego jest wykonana. Na Pallit.com znajdziesz szeroką gamę najwyższej klasy elektrycznych wciągarek linowych o udźwigu do 1000 kg w najlepszym stosunku jakości do ceny.
Jaki jest udźwig elektrycznego wciągnika linowego?
Elektryczne wciągniki linowe Pallit mają udźwig od 50 kg do maks. 1000 kg, w zależności od modelu i haka ładunkowego. Należy zwrócić uwagę, że elektryczne wciągniki linowe mają często dwa oznaczenia udźwigu, np. 100kg/200kg, gdzie 100kg to udźwig z pojedynczym hakiem. Maksymalne obciążenie można podwoić poprzez zaczepienie haka ładunkowego do obudowy urządzenia i wykorzystanie krążka z drugim hakiem do podnoszenia (hak podwójny).
Z jaką prędkością podnosi wciągnik elektryczny?
Przy zastosowaniu pojedynczego haka elektryczne wciągniki linowe Pallit podnoszą 8 metrów na minutę, zaś przy zastosowaniu krążka i haka podwójnego osiągają prędkość 4 metrów na minutę.
Jaką linę wybrać do elektrycznego wciągnika linowego?
Do elektrycznych wciągarek linowych są bardzo często stosowane liny stalowe. Powodem tego jest odporność i niewrażliwość materiału na promieniowanie UV, chemikalia, rozpuszczalniki lub produkty na bazie olejów mineralnych. Istnieją jednak również wciągniki z linami z tworzywa sztucznego.
Gdzie mocuje się elektryczny wciągnik linowy?
Istnieje kilka sposobów bezpiecznego zamocowania wciągarek linowych do pracy. W zależności od zawieszenia, do montażu można wykorzystać np. ramiona obrotowe. Można je obracać o 180°, co umożliwia szybkie zastosowanie w warsztacie i na produkcji. Niektóre modele są z kolei wyposażone w dodatkowy wózek belkowy. Wciągarkę instaluje się wówczas w miejscu pracy za pomocą stalowej belki profilowej, wzdłuż której będzie się ona poruszać. Ponadto na rynku dostępne są również mobilne wciągniki elektryczne, które zawiesza się na haku. Inną możliwością jest wykorzystanie uchwytów sufitowych.
W jakich warunkach mogą pracować elektryczne wciągniki linowe?
Otoczenie, w którym ma być użytkowany elektryczny wciągnik linowy, odgrywa decydującą rolę. Dlatego też w przypadku użytkowania urządzeń wewnątrz obiektów w logistyce, magazynach i warsztatach nie trzeba uwzględniać żadnych dodatkowych warunków. Inaczej jest jednak w przypadku wysokich temperatur, np. w pobliżu pieców przemysłowych – wówczas specjalne wymagania dotyczą powłoki i silnika wciągnika. Dla strefy ATEX wymagane są specjalne silniki nieiskrzące, zaś dla zastosowań zewnętrznych – specjalne powłoki lakiernicze chroniące przed korozją.
Czy do elektrycznych wciągników elektrycznych można dokupić osprzęt?
Tak, na rynku można kupić osprzęt do wciągarek elektrycznych. Do osprzętu zalicza się np. uchwyt sufitowy do wciągników linowych, który ułatwia stacjonarny montaż urządzenia. Z kolei ramię obrotowe umożliwia elastyczne zastosowanie wciągnika w zakresie obrotu 180°. Ponadto elektryczne wciągniki linowe można konfigurować z indywidualnymi długościami kabli zasilających czy też przewodów elementów obsługowych.
Czy zakup używanego elektrycznego wciągnika linowego ma sens?
Kupno używanej wyciągarki elektrycznej wiąże się zawsze z pewnym ryzykiem. Nie zawsze wiadomo, jak urządzenie było użytkowane, jak je konserwowano, zaś nawet po kompleksowym przetestowaniu działania nie można zagwarantować w stu procentach, że wciągnik będzie działać bezawaryjnie i niezawodnie.
